一、 概述

該企業位於東莞市企石鎮東山村，生產過程，排放出酸性有害氣體。這種氣體腐蝕性強，對周圍環境污染大，對人們的身體、生活具有一定的危害。現該廠有超前的環保意識，為保護環境，積極參與國際競爭，受貴廠委托，我公司特擬定此設計方案，供貴廠領導及相關技術部門審評。

二(er)、 設計依據

（1） 遵循國家《大氣污染物綜合排放標準》；
（2） 遵循《中華人民共和國環境保護法》；
（3） 遵循《大氣污染控制工程》;
（4） 國家《大氣污染物綜合排放標準GB/6297-1996
（5） 《中華人民共和國環境保護法》1989年12月
（6） 遵循廣東省地方標準《大氣污染物排放限值》DB44/27-2001
（7）  電氣工程采用國家級設計規范與標準：
   1）GBJ54-83《低壓配電裝置及線路設計規范》
   2）GBJ50034-93《工業企業照明設計規范》
   3）GBJ50055-93《通用用電設備配電規范》

三、 設計(ji)原(yuan)則(ze)

1、 嚴格按照國家有關環境保護的各項規定，確保各項排放指標達到國家及地區有關污染物排放標準；
2、 采用技術先進可靠、占地省、氣體排放指標穩定的工藝，建成具有顯著的環境效益，經濟效益和社會效益；
3、 工藝設計與設備選型能夠在運行時具有較大的調節余地。
4、 操作管理方便、節省動力消耗和運行費用。
5、 利用現有地形，使廢氣治理系統總平面布局合理，減少占地面積。

四、 設(she)計(ji)范圍

1、 工程總體設計包括工程的所有設施和設備；
2、 本方案主要范圍從廢氣排放口收集到凈化氣體達標排放。

五、 治理目標

經(jing)治理后，污(wu)染(ran)物排放(fang)達到(dao)廣(guang)東省地方(fang)標(biao)準DB44/27-2001《大氣污(wu)染(ran)物排放(fang)限值》第二(er)時段(duan)標(biao)準。

適用ISO14000國際通用標準。
酸及其化合物濃度排放：≤35mg/m3


六(liu)、 設計方案

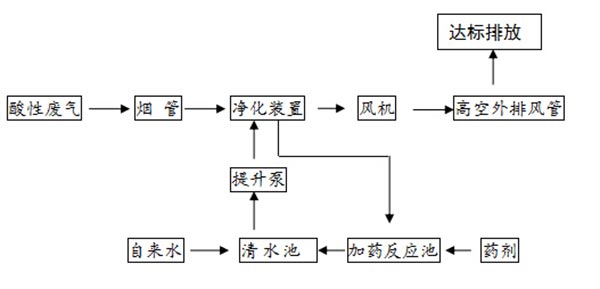

1、 流程框圖


2、 工藝說明

酸性廢氣經煙管由風機進入(ru)酸(suan)霧凈(jing)化塔的旋流裝置后，以18米/秒左右的速度和450角撞擊水面，且帶動水面旋轉形成水霧與煙氣充分混合，經此處理黑煙等污染物大部分能被去除；塔體放置二層填料層并配置二級噴淋裝置，經二級噴淋裝置清洗后，通過濾水裝置，凈氣達標外排。
經過我公司的酸霧凈(jing)化塔處理后，廢水呈酸性，加入相應的堿液清洗，效果更好。
（1）本工藝風管管道采用pvc材質管道。
（2）凈化塔內采用旋流處理工藝。
（3）水泵及管道采用pvc材質。

七、 處理風量：

該廠現場；生產車間有1臺蝕刻機、1臺顯影機，該機能產生酸霧，其總風量為7000m3/h。
根據現場條件及廠方要求，綜上所述；設計采用1套酸霧凈(jing)化塔工藝(yi)對其進行(xing)治理。

八、 經濟(ji)分析

電量：（3.0+0.55）kw×1.0=3.55元(yuan)/h

九、 工(gong)程(cheng)進度計(ji)劃表

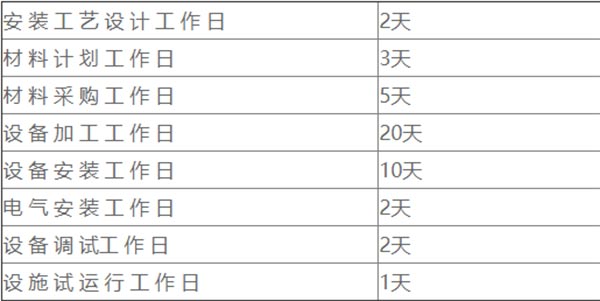

總計(ji)：45天(tian)(tian)（以上安裝工作日(ri)不(bu)含(han)下(xia)雨天(tian)(tian)，下(xia)雨天(tian)(tian)工作計(ji)劃日(ri)順延，同時有些(xie)工作日(ri)可同步進(jin)行）
